インピーダンス特性をとるためのノウハウを駆使してお客様のご要望にお応えします。
★主な基板仕様★
| 12層 | |
| t1.6 | |
| EL-230T | |
| 約600ピン | |
| 約150点 | |
| 1408m㎡ | |
| 2回 | |
| サイドスルー加工有り | |
| シングル50Ω+差動100Ω |
0.35㎜ピッチコネクタ搭載
メタルに電解研磨を施すことで狭ピッチコネクタの実装が可能になりました

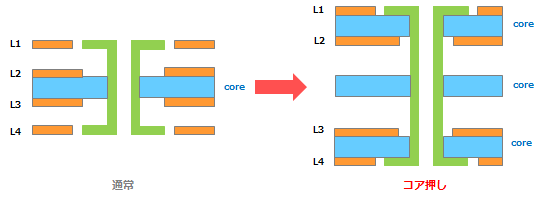

コア押し
コア材を追加することにより板厚のばらつきを防ぎ
インピーダンス値の変化を防いでいます。
より特性を安定させたい場合はコア押しがおすすめです。
インピーダンス特性をとるためのノウハウを駆使してお客様のご要望にお応えします。
