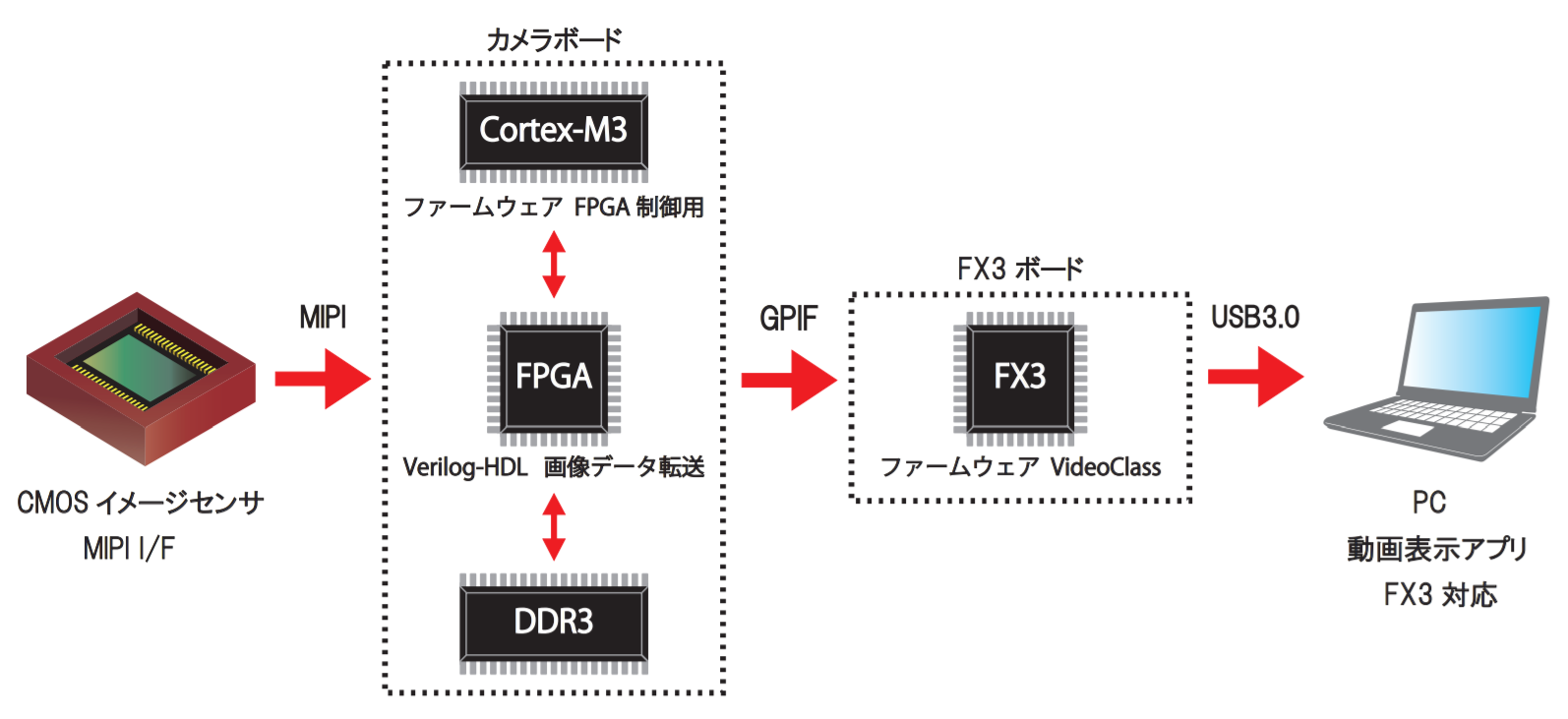

USB3.0（FX３ Cypress社）を介してPCへ転送するシステムです。
★特徴★
・FPGAでMIPI IF及びFX3 GPIF2を高速制御
・MIPI CSI2 DPHYを介してFPGAへ接続
・DDR3へのイメージデータバッファリング
・カメラ、FPGA初期設定用CortexM3制御
★スペック★
| USB3.0 | BULK 転送 1.3GHz 相当 |
| MIPI カメラ | CLK ： 420MHz Data ： 2 レーン 1.68GHz 相当 画像サイズ ： QSXGA(2592×1944) |
| DDR3 | 300MHz 動作 |
【画像送受信I/F規格 仕様】
MIPI CSI-2
・Lane数 最大4
・通信速度 最大800Mbps/Lane
・クロック周波数 最大400MHz(DDR)
Sub-LVDS
・Lane数 最大8
・通信速度 最大800Mbps/Lane
クロック周波数 最大400MHz（DDR)
LVDS
・Lane数 最大16 ・通信速度 最大250Mbps/Lane(MAX4Gbps)
・クロック周波数 最大125MHz(DDR)
DDR3-SDRAM仕様
・メモリ速度 606Mbps
・メモリ容量 512MByte
・データ帯域 9.7Gbps(バス16bit)
インピーダンスコントロール
・シングル50Ω 差動90Ω/100Ω
・テストクーポン交差±10％ ・テストクーポン公差±10％
