狭ピッチボンディング-1-

2013/03/06




同電位のパッドを千鳥状に配置してベタに接続することで、
配線距離を短縮しました。
ファーストパッドは70μmのファインピッチです。

基材
FR-4
ファーストパッドピッチ
70μm
セカンドパッド
L/S=100/100μm
最短ワイヤー長
約560μm
最長ワイヤー長
6200μm




ワイヤーボンディングはとっても繊細。
高周波になる程、考慮すべきポイントはどんどん増えます。




アレイには特性をしっかり出すためのノウハウがあります。
●最適な仕様のご提案●
長年で培った高周波設計に関するデータと共に、基板仕様をご提案します。

●アートワーク設計●
製造限界値や実装まで考慮した最適な配線・配置を行います。

●キャビティ加工

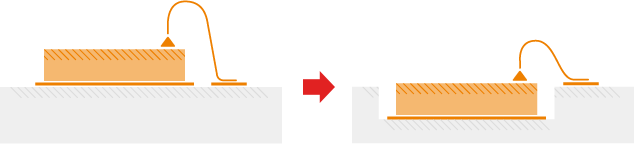

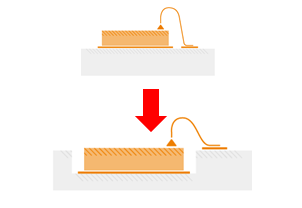

ワイヤ長を短くするためのキャビティ加工もご相談ください。

●厳しい品質管理●
X線検査を行い、断線や接続不良をチェックします。検査結果につきましては、写真付きでお渡しすることも可能です。

※上記のワイヤー長は CAD 上の直線距離の数値です。 実際のワイヤー長とは異なります。
