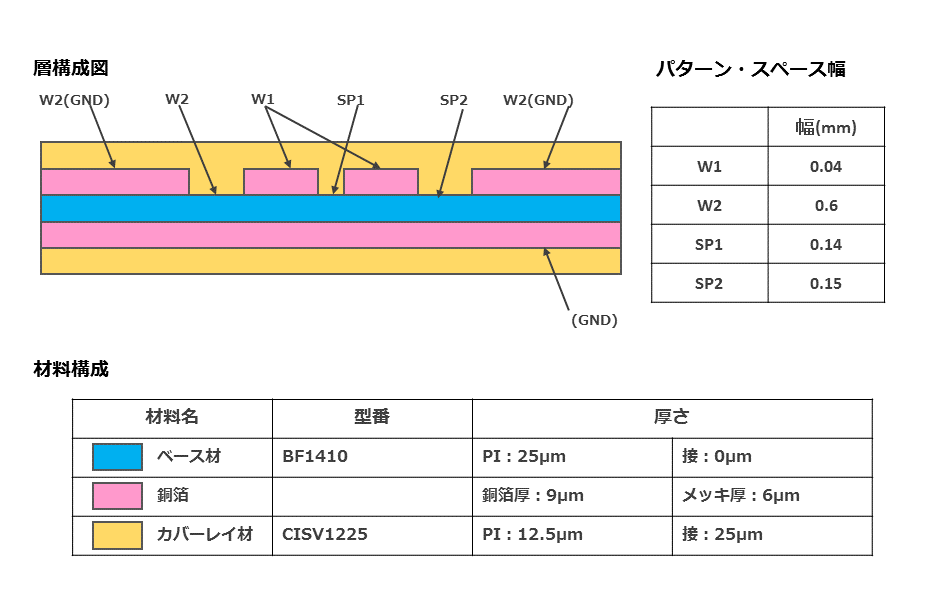

フレキ基板 ※インピーダンスコントロール有り

2018/01/25



ご依頼範囲:設計~実装まで

基板材料 ポリイミド(端部補強板有り)
外形 73×43㎜
層数 2層
表面処理 金フラッシュ
信号ラインインピーダンス値 差動100 ±10Ω

こちらは6年程前に初回ご依頼をいただき、
それから50~100枚程度のリピート生産のあるご案件です。

フレキ基板の実績も多数ございます!
お気軽にお問合せくださいませ。




『的を外さない』
アレイのフレキ基板試作開発



制限の多いフレキ基板の試作開発

・納期がかかる  ・インピーダンス制御がしたい
・UL認定の製品がほしい  ・小ロットで製造したい

これらの問題を解決したくはありませんか?





基板製造、部品実装を各実働1日で対応します。
また、AW設計時のインピーダンス制御で、高性能なフレキ基板を製造いたします。
小ロットの製造も対応可能です。



★仕様詳細★



・部品実装FPC
両面実装、鉛フリー実装、マウンター・リフロー、ベアチップ実装

・ACFによる他基板との圧着加工
FPC+FPC、FPC+FBC、FPC+ガラス基板 など

・多層FPC
3~6層まで対応。両面実装も可能です。

・ファインピッチFPC
片面基板…最小L/S 12/13μm
両面実装…最小L/S 25/25μm



※ご依頼内容により上記仕様が変更される場合もあります。
 お気軽にお問合せくださいませ。
