BGA変換基板





用途

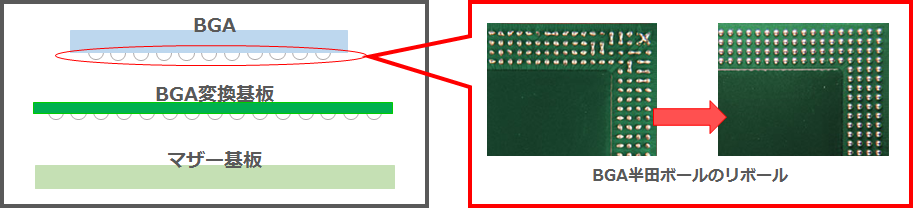

BGAのピンアサインミスが発生した場合に、マザー基板(元基板)とBGAデバイス間に、BGA変換基板の設計・製作・実装を行います。
マザー基板の再作を回避できるため、納期短縮はもちろん、コストも抑えることができます。

応用
BGA変換基板技術を応用することにより、
1種類のマザー基板で、複数のBGAデバイスの性能を試すことにも利用できます。
実績
アレイでは、BGA変換基板の実績が100件以上あり、多くのお客様に喜んでいただいています。
また、ギガ帯や製品レベルにも対応しています。



TEL：0466-86-5411
アレイの超短納期対応チームまでお気軽にお問合せください。
