⇒BGAのピンアサインミスを、低コスト、最短納期で解決できる基板のことです。

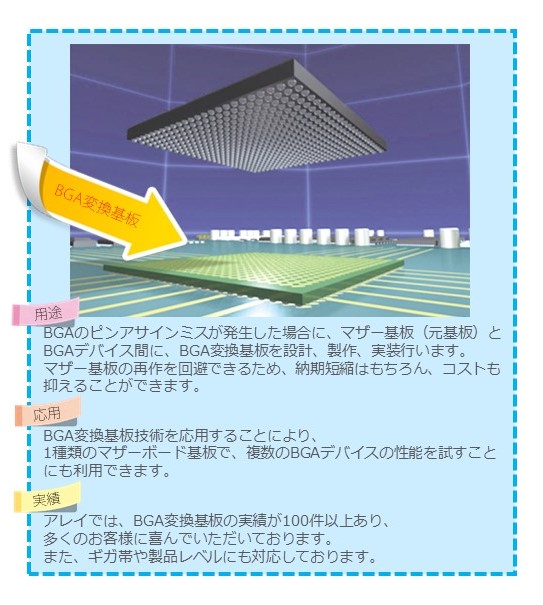

図にすると、これがBGA変換基板です。

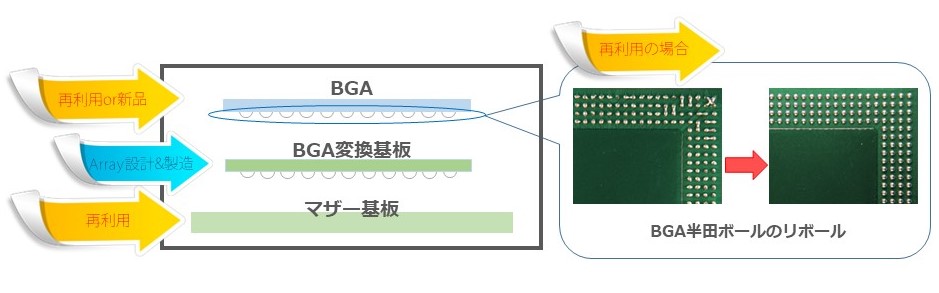

部品実装まで終えた基板に、BGAのピンアサインミスが発覚してしまった場合、

マザー基板(元の基板)とBGAは再利用して、その中間位置にピンアサインを変更する
基板(BGA変換基板)を新たにおこして、重ねて実装することでトラブルを解決します。

変換基板は、貫通基板やIVH基板など、様々な実績がございます。
ピンアサイン修正内容や求められる特性に合わせて、
仕様提案やお見積りをさせていただきます。

【こんな用途にも使えます】
1種類のマザーボードで、複数のBGAデバイスを評価されたい場合にも、
ご利用いただいています。
基板サイズも小さく、マザーボードを複数種おこすより、断然お得です♪
